UCONTROL MC4‑26‑20

HİDROLİK KONTROLLER
Uygulaması kolay, kullanım alanına üst düzeyde dayanıklı elektronik kontrolörler sunuyoruz. Hidrolik kontrol kartlarımız, elektro-hidrolik bir çözüm gerektiren hemen hemen her uygulamaya uyacak şekilde kullanıcı tarafından ayarlanabilir veya daha önceden programlanmış olarak da kullanılabilme özelliğine sahiptir. Kontrol kartlarımız tüm büyük hidrolik OEM oransal ürünleri ile evrensel olarak uyumludur.

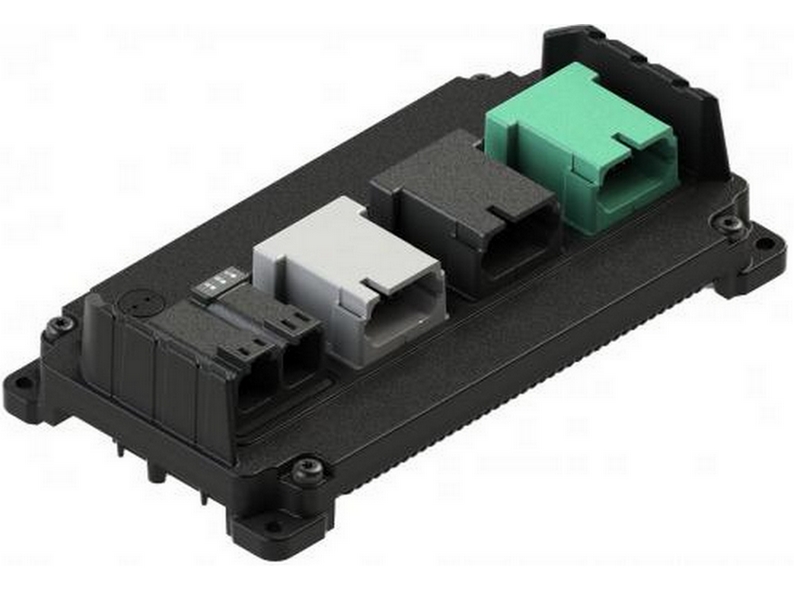

UCONTROL™ MC4‑26‑20
26 giriş ve 20 yazılımla seçilebilir çıkışlara sahip, sağlam bir makine kontrol kartıdır.

UControl MC4-26-20 mobil makine kontrolörü, zorlu uygulamalara güçlü hidrolik kontrol ve kapsamlı esnek  I/O (Giriş-Çıkış) sağlar.

UControl serisindeki tüm denetleyiciler arasında en fazla G/Ç ile MC4-26-20, yüksek performanslı akışkan gücü kontrolü ve toplam 26 giriş ve toplam 20 çıkış için hazırdır. Yüksek ısı ve yüksek titreşimli alanlarda performans gösterecek şekilde üretilen UControl mobil kontrolörler, hassas kontrol ile olağanüstü dayanıklılık sunar.

Birden fazla CAN arabirimi, açık/kısa devre koruması, esnek evrensel girişler ve yazılımla seçilebilir çıkışlar içeren UControl mobil kontrolörler, çeşitli ekipman ihtiyaçları ve uygulamaları için hazır ve ölçeklenebilirdir.

UControl mobil kontrolörleri, Enovation Controls veya CODESYS'ten sezgisel yeni bir geliştirme ortamı olan ACE ile programlanabilir.

I/O (Giriş-Çıkış) Özeti
  • Girişler (26):
    • Üniversal Analog / Yüksek Frekans: 10
    • Evrensel Analog: 16
  • Çıkışlar (20) [Yazılım Seçilebilir]:
    • 4A PWM (geri bildirim): 10
    • Çift Aralıklı PWM 4A / 0,5 A (geri bildirim): 10
Donanım
  • CAN 2.0B / J1939: 3 Kanal
  • Sensör Beslemesi: (2) 400mA maks @ 5 veya 10 VDC [Yazılımsal Seçilebilir Voltaj]
  • Konektörler:
    • J1A (4 pimli) – DTP06-4S
    • J1B (6 pimli) – DT06-6S-E008
    • J2 (18 pin – A tuşu) – DT16-18SA-K004
    • J3 (18 pin – B tuşu) – DT16-18SB-K004
    • J4 (18 pin – C tuşu) – DT16-18SC-K004
  • LED Göstergeler:
    • (1) Yeşil – Güç Durumu
    • (1) Beyaz – Yazılımla Yapılandırılabilir
    • (1) Mavi   – Yazılımla Yapılandırılabilir
Güç kaynağı
  • Nominal Besleme Gerilimi: 6-32 VDC, Nominal Çalışma @ 12 /24 VDC
  • Yük Boşaltma Sırasında Tepe Gerilimi: Güç kaynağı bastırma, Yük Boşaltma Olayı süresince gerilimi 55 Volt ile sınırlandırır (2 ohm besleme)
  • Maksimum Akım: 50 A (yalnızca 1 Güç / 1 GND bağlıyken 25 A)
  • Boş Akım 12/24 VDC:
    • < 200mA @ 12VDC
    • < 100mA @ 24VDC
  • Bekleme Akımı 12/24 VDC:
    • < 5mA @12VDC
    • < 2,5mA @ 24VDC
  • Node/Sleep Pin'i: Uyku ve uyandırma ayarlarını kontrol edin
Fiziksel ve Çevresel
  • Çalışma Sıcaklığı Aralığı: -40 °C ila +105 °C (Tam anma akımında +85°C ile sınırlandırılabilir)
  • Depolama Sıcaklık Aralığı: -40 °C ila +125 °C
  • Çalışma İrtifası: 0-4000 m
  • IP Derecelendirmesi: IP67 (kablo demeti tarafında derecelendirilmiş bileşenlerle IP69K)
  • Titreşim: 5,82 Grms, eksen başına 8 saat
  • Şok: ±50G, 6ms
  • Muhafaza: Dökme alüminyum muhafaza, üst düzeyde sağlamlık ve dayanıklılık için yumuşak jel kaplı
  • EMC: 2014/30/EU (CE / E-MARK), CISPR 11, CISPR 25, EN 60945, EN 61000-4-2, EN 61326-1, SAE J1113-2, SAE J1113-4, SAE J1113-11 , SAE J1113-12, SAE J1113-13, SAE J1113-21, SAE J1113-22, SAE J1113-26, SAE J1455
  • Boyutlar: 250 mm x 140 mm x 60 mm (bkz. Şekil 2.1)
  • Ağırlık: 5 kilodan az
