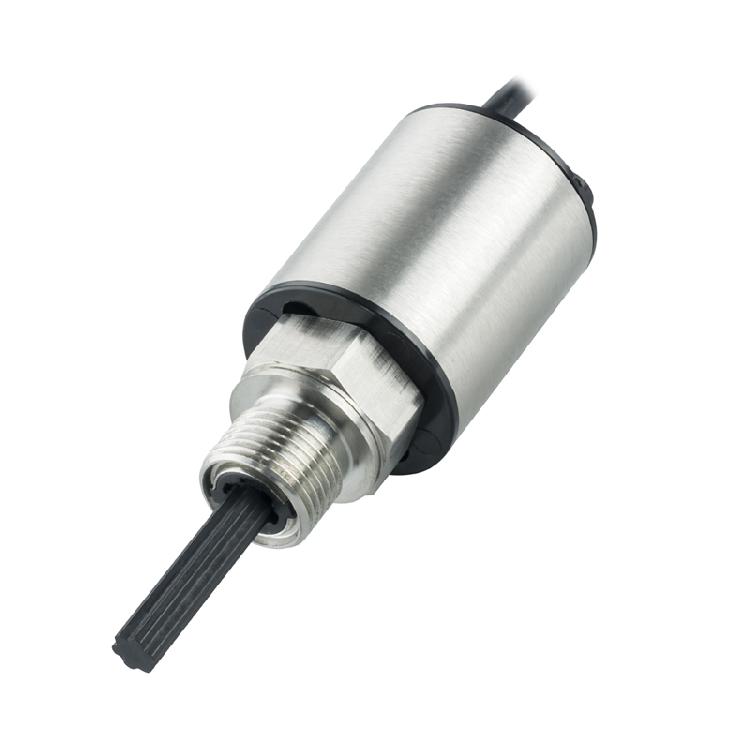

VPT351 - VANA KONUM SENSÖRÜ
Ürün Markası: Penny & Giles
VPT351, 10-25 mm'lik bir aralıkta doğru, konumsal ölçüm sağlayabilir ve özellikle hidrolik valflerin izlenmesi için tasarlanmıştır.
- Spool valf konumunun doğru ölçümü
- 10-25 mm ölçüm aralığı
- Hall etkisi, temassız algılama
- 420bar'a (5880psi) kadar çalışma basıncı
- 600bar'a (8400psi) kadar patlama basıncı
- Analog çıkış - 0.5-4.5V veya 0.2-4.8V
- 4-20mA çıkış seçeneği
- PWM çıktı seçeneği
- Besleme gerilimi - 5Vdc ve 9-32Vdc
- Çıkış polaritelerinin seçimi
- M18 montaj dişi
- ISO6149 uyumlu
- Çalışma sıcaklığı -40 ° C ila 85 ° C
- IP69k ile mühürlenmiş
- AMP veya Deutsch bağlayıcı seçenekleri
- Uçan kurşun seçeneği
Karayolu ve arazi araçları dahil olmak üzere makineler için günümüzün modern güvenlik direktifleri, doğru hidrolik valf çalışmasının garanti edilmesini gerektirir.
Bu, spool valflerin genellikle gerçek valf konumunu ölçebilen ve bu bilgiyi makinenin kontrol elektroniklerine geri gönderebilen sensörlerle donatılması gerektiği anlamına gelir, bu da daha sonra valfin amaçlanan işlem için güvenli bir konumda olup olmadığını belirleyebilir.
Geleneksel olarak, bu küçük stroklu lineer sensörler, endüktif teknolojiye dayanmaktadır, ancak daha uygun maliyetli bir yaklaşım, aynı zamanda temassız olan ve böylece eşit düzeyde güvenilirlik elde edebilen Hall etkisi algılamayı kullanmaktır.
VPT351, 10-25 mm'lik bir aralıkta doğru, konumsal ölçüm sağlayabilir ve özellikle hidrolik valflerin izlenmesi için tasarlanmıştır.
Transdüser, 5V'luk bir kaynaktan veya 9-32V aralığında düzensiz bir kaynaktan çalışabilir, bu nedenle araç uygulamaları için uygun hale getirir.
Çeşitli çıkış türleri mevcuttur: iki açıklıkta analog voltaj, 0.5-4.5V veya 0.2-4.8V; 4-20mA akım döngüsü; veya üç PWM frekansından biri.
Çıkış tiplerinin her biri, seçilen ölçüm aralığına karşılık gelecek şekilde tam açıklığa sahip olabilirken, çıkışın polaritesi de yapılandırılabilir.
Sensör ve ilgili elektronik parçalar da elektromanyetik bozulmalara karşı korumalıdır.
Vana bloğuna montaj, standart bir M18 dişi aracılığıyla yapılır ve bir O-ring, 600 bar'a (8400 psi) kadar yüksek basınç sürelerine dayanırken 420 bar'a (5880 psi) kadar çalışma basınçlarında güvenilir sızdırmazlık sağlamak için takılır.
Bağlantı seçenekleri, aşırı kalıplanmış, endüstri standardı AMP Superseal veya Deutsch DT04 serisi konektörler veya müşteri sonlandırması için basit uçan uçlardır.
Kullanılan konektör tipine bağlı olarak, IP69k kadar yüksek sızdırmazlık sağlanabilir.
